讲解前处理生产线中的前处理喷淋装置的知识点

13-02-2020

         前处理喷淋装置是前处理设备的一类。前处理喷淋装置系统由棚体、槽体、喷淋系统、通风装置及悬链保护置等部分组成。前处理喷淋装置 为物理与化学综合作用的一种工艺方法,很是适合较多批量的工件形状不是十分复杂的工件。

        栅体-----这是联接设备部件的主体,其形状如封闭隧道结构,根据工艺流程,利用防溅门将其分成若干处理段和过渡段。

1、全线棚体采用不锈钢板制作,两端采用仿形门,供工件出之用。

2、机组的棚体采用薄板无焊式、冷铆迷言扣接连接形式。

3、输送链在室体内运行,顶部悬挂输送链开口处设保护罩及正压式风幕封气装置,防止对悬链腐蚀。

4、输送链底部通过棚体开口处设封气排刷,防止水气外逸。

5、进出口两端设有气室及风机,防止湿气外逸。

6、棚体侧面设有一道检修门及扶梯平台,进出口设有小梯。

        槽体----槽体的作用是储存槽液,保证槽液正常的工作循环,设置有溢流槽、挡渣网、放水管及水泵吸口。槽体采用双面焊接,保证下漏液,每只槽体均由主、副槽组成。

1、槽体采用20不锈钢材料,外装饰板也采用不锈钢材料,整线美观、易清理。

2、槽内设有溢流槽,控制槽液高度,排除飘浮物。

3、槽底部为斜面,方便清除槽底沉积污垢和槽内溶液。

4、设有双层不锈钢挡渣网,防止杂物吸附水泵,堵塞喷嘴及坏叶轮。

5、每只槽均设有放空管、溢流管和进水管。

6、同种槽液的相邻槽体,采用槽液逆补方式,从而减低槽液员耗槽体上方设有活动加料盖。

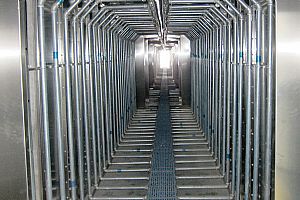

        喷淋系统----喷淋系统由水泵、管道及喷射管等部分组成。水泵采用不锈钢泵。喷嘴排列科学,合理。 顶部通风装置:在各处理槽的上方,设有顶部通风装置,通过抽风使浸渍槽内的有害蒸汽排至室外。

        喷淋系统是完成工件喷洗的主要工作部分,是利用水泵将槽液送*定压力0.12Mpa、拆卸清理方便、角度可调的快装喷嘴,在保证工艺时间前提下,连续均匀的喷射到工件表。

1、喷淋采用立式液下泵,并选用上海知名产品,质量可靠。

2、选用增强聚丙烯材料的卡箍式快拆喷嘴,喷淋方向任意可调,拆卸清理方便,在≤90℃温度下可长期使用。喷嘴由分解武零件组成,组合容易,并具有各种流星、喷射角度的锥面扁平等型号,可得到佳的组合。

3、每组喷淋均设有旁通压力流量调节管路,通过旁路管上的调节阀,调整喷淋压力,并设有显示压力表,喷淋压力设计能力为0.08~0.12Mpa(0.8~1.2kgf/cm2)。

4、喷淋采用上行下送,均衡压力,减少喷嘴堵塞。

5、喷淋支管与主管之间采用活接头连接,方便拆卸清洗。问磷化渣采用高位沉降槽进行清理确保药液质昰且兼作置换槽液之用。

        加热系统-----该系统采用燃气常压热水锅炉加热热水为加热热源,升温时间≤45min。

1、脱脂采用槽内列管式换热器对槽液加热,升温速度快,热效率高。

2、磷化采用槽外热水间接加热,热水通过槽外板式换热器加磷化液。

3、磷化板式换热器配有清洗小车,采用6181除垢剂定期清洗除垢。

4、温度控制用温控表,自动控制。

        前处理喷淋装置系统采用离心水泵通过管道由喷嘴形成高压雾化效果,达到 清洗目的,其优点在于高压雾化效果,使工件表面清洗干净,容易形成批量生产,效率高,广泛应用于家用电器,五金,灯饰,玩具,汽车零件等行业。

        海安县博奥工业装备技术有限公司专业生产前处理喷淋装置等涂装设备,公司拥丰富的生产经验,并坚持 “质量优先,诚信经营”的理念,不断进行技术创新,力求用更好的产品服务于广大客户。
