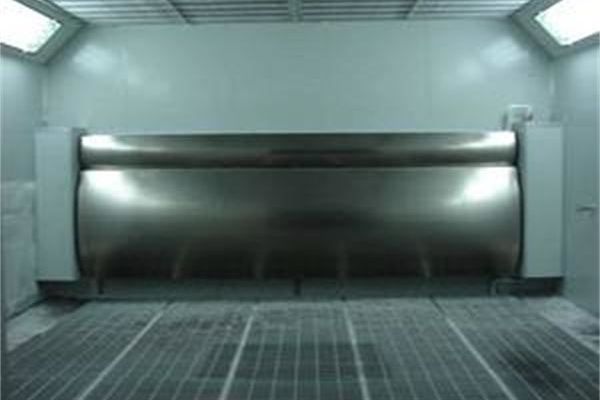

水帘喷漆室是一种湿式漆雾净化设备，通过水帘系统吸附并处理喷漆过程中产生的漆雾和废气，主要用于喷漆作业现场的废气治理与工作环境优化。环保型水帘喷漆室通过水幕系统吸附、洗涤喷漆过程中产生的过量漆雾和有机溶剂废气，实现气液分离，从而达到环保要求。该设备特别适用于中小型工件的批量生产，能在改善工人操作条件的同时，确保喷涂质量。
一、 结构与组成
环保型水帘喷漆室采用模块化设计，整体结构紧凑，主要由以下系统构成：
- 室体与作业区：提供密闭或半密闭的作业空间，限制漆雾扩散。
- 水幕系统：核心净化单元，包括溢水槽、水帘板及“沸腾搅拌通道”。
- 水循环系统：包含蓄水池、排风负压提水装置（无需水泵）、导流格栅及管道。
- 漆雾处理系统：通过在水箱中投加絮凝剂，使漆渣凝结上浮，便于打捞。
- 送/排风系统：可选配进风过滤装置，标配安全防爆离心风机，提供稳定气流。
- 辅助系统：包括照明系统、废气浓度监测报警系统（可选）及中央电控柜。
二、 工作原理
设备运行时，遵循“气液混合—多级拦截—循环净化”的逻辑，具体流程如下：
- 负压捕集：启动防爆风机后，室内形成稳定的负压环境。喷漆产生的漆雾在气流牵引下，冲击前方垂直流下的水幕。
- 初次拦截：约60%-70%的大颗粒漆雾被水幕直接吸附，随水流落入下方蓄水池。
- 沸腾搅拌（二级净化）：未被水幕捕获的气流进入“沸腾搅拌通道”。高速气流掠过水面，利用文丘里效应将水激扬起来，形成翻腾的水珠群。
- 注：此环节利用排风系统的动能直接“提水”，无需额外水泵，既节能又实现了水气充分混合。
- 深度洗涤：呈沸腾状的水珠与残余漆雾颗粒发生剧烈碰撞与洗涤，将微小漆雾彻底冲洗至水中。
- 气水分离：混合气体随后进入集气箱，经过分流格栅将空气与水分离。净化后的空气由风机排出室外，而分离出的水则回流至溢水槽，重新形成循环水幕，实现水资源的高效利用。
三、 特点与技术优势
维度 | 优势描述 |
净化效率高 | 采用“水幕+沸腾搅拌”双重净化机制，漆雾去除率可达95%以上，有效解决废气污染问题。 |
节能环保 | 排风负压直接提水技术省去了水泵能耗；水循环利用率高，配合絮凝剂处理后，无废水废渣外排，避免二次污染。 |
提升喷涂品质 | 高效的空气净化能力减少了空气中悬浮颗粒，使喷涂表面更加光洁平滑，有效杜绝“橘皮”和颗粒感。 |
运维成本低 | 模块化设计安装便捷；水帘系统持久耐用，减少了滤网耗材的更换频率；水气分离设计延长了风机和电机的使用寿命。 |
操作安全可靠 | 配备防爆风机及废气浓度检测系统，能有效预防有机溶剂积聚引发的火灾风险，保障生产安全。 |
清理便捷 | 在水中添加专用絮凝剂后，漆渣结块上浮，只需定期打捞，简化了设备清洁维护工作。 |
总之，环保型水帘喷漆室是一套废气处理装置，用于喷涂液体，涂料时限制漆雾飞扬，改善操作条件并将过剩涂料和空气分离，减少空气污染，广泛应用于机械、机车、轻工、电子、仪器仪表、五金工具等行业的中、小型零部件的喷漆作业场景。
